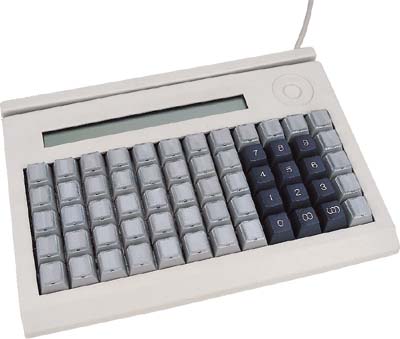

TECLADO
KEYTEC PC - 60 CHAVES C/ LCD / LCM /
KT12
Tecnologia INDUTIVA
Modelo:
Modelo:
6723000.8
Caractersticas Eltricas:
Alimentao
: + 5 Vdc
Consumo de corrente : +/-
100 mA
Protocolo de Comunicao : vide folha anexo ESPECIFICAO TECLADO PC.
vide folha anexo ESPECIFICAO TECLADO PC.
Leitor de Cartes Magnticos : Padro Trilha 2
Os dados gravados no
carto magntico so transmitidos via linhas, clock e dado no formato ASCII
PASSAGEM DO CARTO |
MODO |
CORRETA |
^A; DADOS = DADOS ? ^B ENTER |
INCORRETA |
^A ; F ? ^B ENTER |
Display de Cristal Lquido 40
caracteres x 2 Linhas :
Display controlado
pelo teclado atravs de comandos enviados pelas linhas, clock e dado :
Vide folha anexo
“ COMANDOS DE PROGRAMAO DE DISPLAY ”
Entrada para conexo do teclado kt12
matricial :
Teclado com 12 chaves s/ eletrnica prpria..
Comando Habilitao Teclado Pin [A3], Comando
Desabilitao Teclado Pin [A4].
Tabela
de Legendas / Cdigos Transmitidos pelo Teclado :
Esc
|
**
F1 |
**
F2 |
**
F3 |
**
F4 |
**
F5 |
**
F6 |
**
F7 |
**
F8 |
**
F9 |
**
F10 |
**
F11 |
**
A |
**
B |
**
C |
**
D |
**
E |
**
F |
**
G |
**
H |
**
+ |
7
|
8 |
9 |
**
I |
**
J |
**
K |
**
L |
**
M |
**
N |
**
O |
**
P |
**
- |
4
|
5 |
6 |
**
Backsp |
**
Q |
**
R |
**
S |
**
T |
**
U |
**
V |
**
W |
**
* |
1
|
2 |
3 |
**
PGUP |
**
PGDN |
**
X |
**
Y |
**
Z |
**
Space
|
**
, |
**
. |
**
/ |
0
|
ENT |
ER |
**
tecla legendavel
Tabela de legenda / cdigo do teclado
kt12 matricial: Modo shift (12,##,f0##,f0
12).
## Cdigo (hexa) das teclas.
7
05h |
8
06h |
9
04h |
4
0Ch |
5
03h |
6
0Bh |
1
83h |
2
0Ah |
3
01h |
ANULA
16h |
0
09h |
ENTRA
1Eh |
Cdigos programveis at 60 teclas,
vide tabela de cdigos modo2 na folha ESPECIFICAO TECLADO PC.
|
